多線式(AQHX型)特點
該產品相間距13mm,其交流電阻及感抗值較其它任何形式的安全滑觸線均低,節省能源;產品體積小,三線外形為52×51mm,四線外形為 71×51mm,占用空間小。根據用戶要求可加工制作各種半徑的圓、孤段,同時可拼裝成任意相數為檢測裝置及信號設備供電;導體為純銅,其特點在于其導體 連續長,接頭少,故障點少,運行更可靠。
產品構造

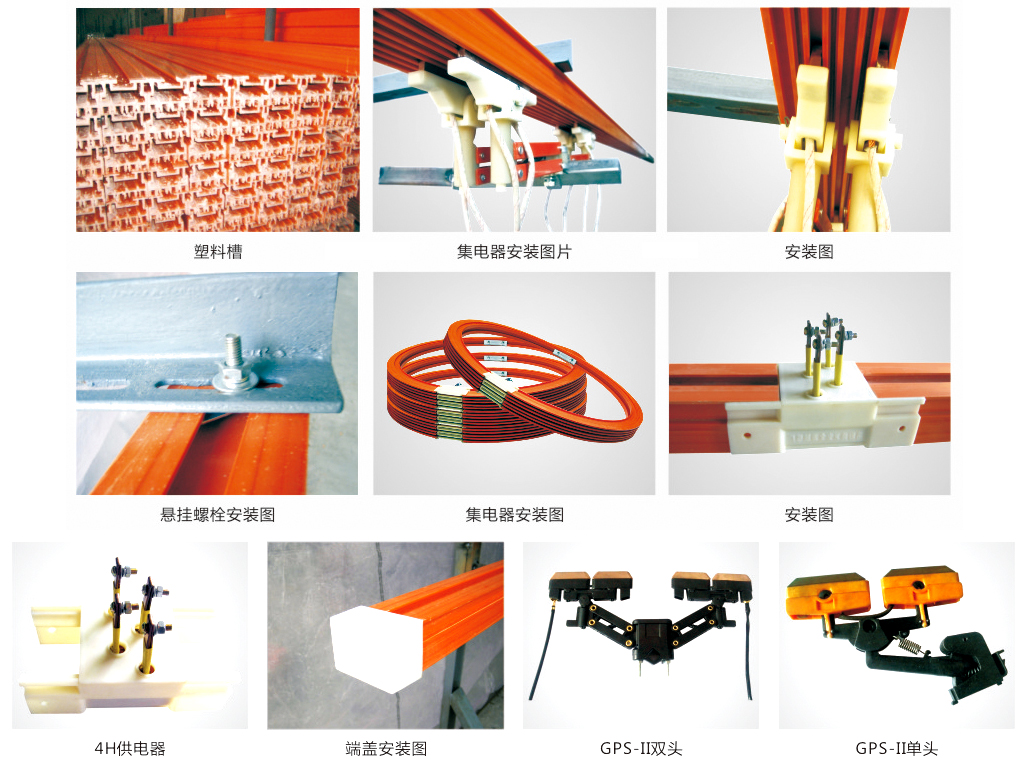

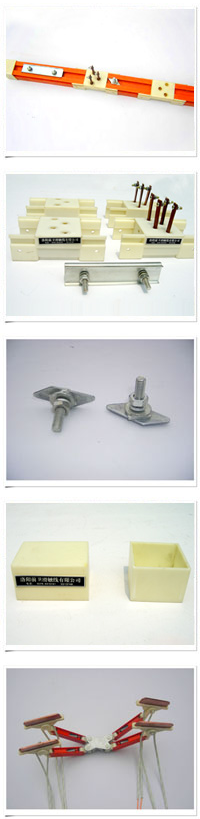

AQHX型多線式滑觸線主要由滑線架(塑料槽)、扁銅線、連接裝置、懸掛裝置及供電裝置和集電器 等組成。

1、滑線架(塑料槽)
滑線架(塑料槽)由高強度的工程塑料制成,將載流體(扁銅線)分別插入滑線架的各個槽內,槽上對應每根載流體有一個開口縫,用作電刷滑行的軌道 。一般定尺為6米。
2、連接裝置
連接裝置有連接板和連接器組成,連接板主要是連接滑線架(塑料槽)用,連接器主要是連接載流體(扁銅線)用。連接器引出接線柱時,可作中間或端部供電器使用。
3、懸掛裝置
懸掛裝置也叫懸掛螺栓,起到固定滑線架(塑料槽)作用,短螺栓頭為不等邊的平行四變形,其短邊即卡住塑料槽的兩邊。
4、端蓋
端蓋由工程塑料制成,安裝于滑觸線兩端,起絕緣防護作用。

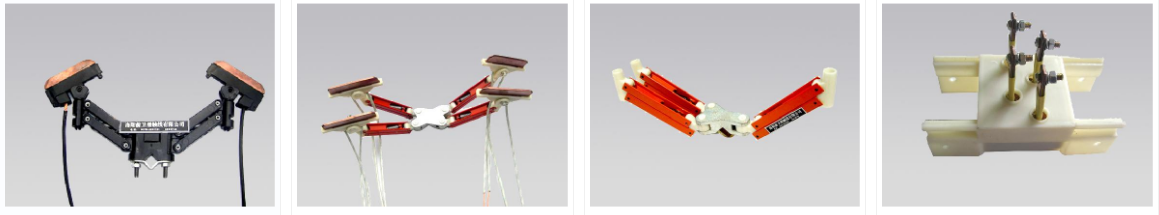

5、集電器
集電器為支撐式,由碳刷和支臂架組成,保證用電設備的碳刷與載流體接觸良好,平穩滑動。
安全滑觸線又叫做安全滑線、滑觸線、滑線等,是借鑒國外先進經驗結合國情研制的節能型滑觸線。安全滑觸線具有安全可靠及優良的機械電氣性能,便于安裝維護,安全滑觸線相間距為80mm,防護外殼為工程塑料和鋁塑合金型兩種材料,導體為鋁合金,內鑲不銹鋼條或純銅,不受雨雪霜凍影響,適用于露天、水霧、酸霧、導電粉塵等較差環境,300A以下規格可根據用戶需要制作各種半徑的圓、弧線。
安全滑觸線用于給移動中的設備供電,由兩部分組成,滑線導軌,固定部分,與電源相接,常導軌由單長4m/根或者6米/根連接而成。集電器,滑動部分,可在滑線軌道上或內滑動并與銅條接觸取電,集電器用于與移動電機相連,安全滑觸線,普遍采用安全滑觸線(管式,封閉),單極組合滑觸線,剛體滑觸線,多級管式安全滑觸線,無接縫安全滑觸線,電纜安全滑觸線,工字鋼電纜滑車等,在防護等級、絕緣方面有很大改進,安全可靠。
安全滑觸線在正常運行中應做定期檢查,因?yàn)橛秒娫O(shè)備是每個工礦企業的主要生產工具,稍有差錯就會直接影響工廠的生產效益,在檢查滑觸線時應檢查每6米一個接頭處是否有松動、脫開,在檢查導電器時,應檢查活動部位是否轉動靈活,拉簧是否疲勞,電刷磨損等情況。這些情況都會影響到滑觸線導電性能和導電器的跟蹤性。應及時作好調整。
